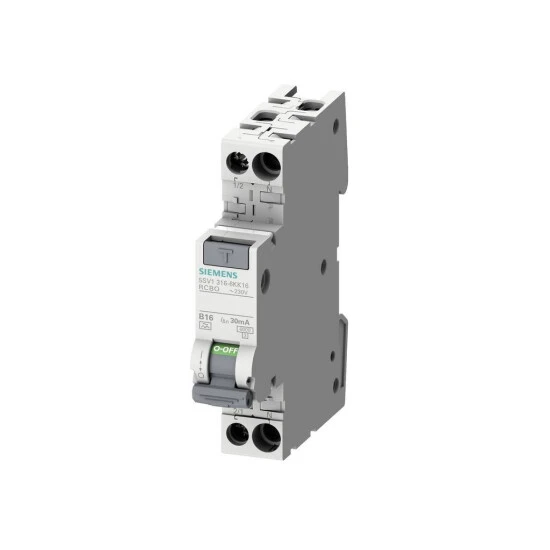

Siemens FI/LS-Schalter 5SV1316-7KK16 IP20 Leitungsschutz Schutzschalter 2-polig

FI/LS kompakt 1P+N 6kA Typ A 30mA C16 Der FI-Schalter ist die Fehlerstrom-Schutzeinrichtung für Berührungsschutz Die patentierten Fehlerstrom-Schutzeinrichtungen von Siemens sind ein wichtiger Bestandteil der SENTRON Schutzkomponenten für die Elektroinstallation, denn sie verhindern lebensbedrohliche Stromunfälle durch sicheres Abschalten gefährlicher Fehlerströme gegen Erde. Elektrisch gezündete Brände können bereits im Entstehen verhindert werden. Ob durch direktes Berühren betriebsmäßig unter Spannung stehender Teile oder durch indirektes Berühren von Betriebsmitteln – der Schutz wird vor allem durch schnelles Abschalten erreicht. Die Siemens FI-Schutzschalter 5SV zeichnen sich vor allem aus durch: 1. Umfassenden Schutz für Personen und Sachwerte vor elektrischem Schlag. 2. Ob sinusförmige Wechselfehlerströme oder glatte Gleichfehlerströme – Siemens bietet für alle Anforderungen den passenden Typ sowie spezielle Ausführungen. 3. Zuverlässige Sicherheit bei der Installation dank standardmäßig enthaltenen Umgreif- und Berührungsschutz. 4. Werkzeugloses Lösen von der Hutschiene bzw. aus dem Sammelschienenverbund durch komfortable Schieber-Hand-Betätigung. 5. Datamatrix-Code vorne am Gerät bietet schnell und einfach alle Infos rund um den FI-Schutzschalter. 6. Seien Sie normgerecht geschützt: Die Fehlerstrom-Schutzschalter entsprechen den Bestimmungen der DIN VDE. 7. Optimale Technik für Ihre Sicherheit – nur von Siemens. Siemens bietet für die sichere, effiziente elektrische Infrastruktur in Gebäuden und Industrie ein durchgängiges Portfolio an Schutz-, Schalt-, Mess- und Überwachungsgeräten, Verteilersysteme sowie Schaltern und Steckdosen.

Hersteller Artikelnummer: 5SV1316-7KK16

Beschreibung:

---

Schutzgeräte für die Elektroinstallation ermöglichen einen kombinierten Personen-, Brand- und Leitungsschutz in nur einem Gerät. Neben der Erfassung von Fehlerströmen bieten sie dank der integrierten Überstrom-Schutzeinrichtung auch zuverlässigen Schutz vor Kurzschluss und Überlast. Die Siemens FI/LS-Schalter als Kombination aus Fehlerstrom- und Leitungsschutzschalter zeichnen sich vor allem aus durch: 1. Erhöhte Betriebssicherheit und Anlagenverfügbarkeit dank separater Abschaltung des betroffenen Stromkreises.

---

Technische Daten:

• Polzahl (gesamt): 2
• Anzahl der abgesicherten Pole: 1
• Bemessungsspannung: 230 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsstrom: 16 A
• Bemessungsfehlerstrom: 0,03 A
• Fehlerstrom-Typ: A
• Energiebegrenzungsklasse: 3
• Bemessungsabschaltvermögen nach EN 61009: 6 kA
• Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
• Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1: 6 kA
• Abschaltcharakteristik: unverzögert
• Stoßstromfestigkeit: 1 kA
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Mitschaltender Neutralleiter: Ja
• Mit Verriegelungsvorrichtung: Ja
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Umgebungstemperatur während des Betriebs: -25..45 °C
• Breite in Teilungseinheiten: 1

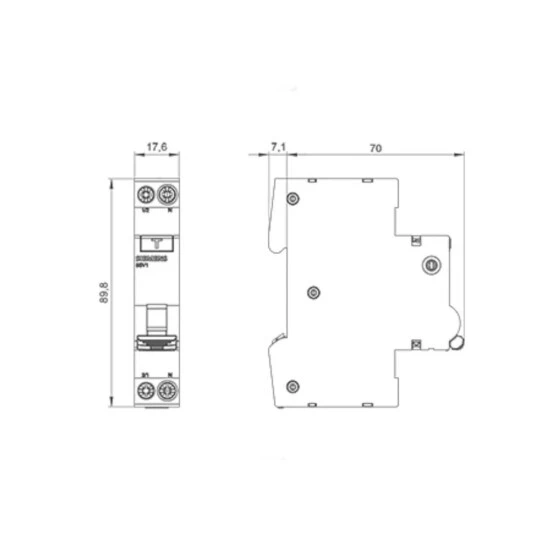

• Einbautiefe: 70 mm
• Geeignet für Unterputz-Installation: Ja
• Fehlauslöseschutz: Ja
• Schutzart (IP): IP20
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75..16 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75..16 mm²

---

Modell: 5SV13167KK16

---

Hersteller: Siemens

---

---

Lieferumfang: 1 x Siemens FI/LS-Schalter 5SV1316-7KK16 IP20 Leitungsschutz Schutzschalter 2-polig – Artikel wie abgebildet

Siemens Dig.Industr. FI/LS-Schalter kompakt 5SV1316-7KK16

Hersteller:Siemens Dig.Industr.
Bezeichnung:FI/LS-Schalter kompakt Typ A, 30mA, C16
Typ:5SV1316-7KK16
Polzahl (gesamt):2
Anzahl der abgesicherten Pole:1
Bemessungsspannung:230 V
Bemessungsisolationsspannung Ui:253 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Bemessungsstrom:16 A
Bemessungsfehlerstrom:0,03 A
Fehlerstrom-Typ:A
Energiebegrenzungsklasse:3
Bemessungsabschaltvermögen nach EN 61009:6 kA
Bemessungsabschaltvermögen nach IEC 60947-2:10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1:6 kA
Abschaltcharakteristik:unverzögert
Stoßstromfestigkeit:1 kA
Spannungsart:AC
Frequenz:50 Hz
Auslösecharakteristik:C
Mitschaltender Neutralleiter:ja
Mit Verriegelungsvorrichtung:ja
Überspannungskategorie:2
Verschmutzungsgrad:2
Umgebungstemperatur während des Betriebs:-25..45 °C
Breite in Teilungseinheiten:1
Einbautiefe:70 mm
Unterputzmontage:ja
Fehlauslöseschutz:ja
Schutzart (IP):IP20
Anschließbarer Leiterquerschnitt eindrähtig:0,75..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..16 mm²

Siemens Dig.Industr. FI/LS-Schalter kompakt 5SV1316-7KK16: weitere Details

Mit dem kompakten Stiftsammelschienensystem 5ST können Sie die Kompaktgeräte 1P+N in nur 1 TE ohne zusätzlichen Platzbedarf schnell und einfach verbinden. Über den Datamatrx-Code am Gerät erhalten Sie schnellen Zugang zu allen technischen Daten in der Siemens Industry Online Support App.Die SENTRON Schutzschaltgeräte können mit dem durchgängigen Zubehör aus dem Systembaukasten um viele Funktionen erweitert werden.Optimale Technik für Ihre Sicherheit – nur von Siemens.

Geliefert wird: Siemens Dig.Industr. FI/LS-Schalter kompakt Typ A, 30mA, C16 5SV1316-7KK16, Verpackungseinheit: 1 Stück, EAN: 4001869557892

2-poliger (1P+N) FI-Schalter zur Montage auf Hutschiene.rrTechnische Daten:r- Bemessungsstrom: 16 Ar- Bemessungsfehlerstrom: 30 mA.r- Versorgungsspannung: 230 V.r- Typ: FI/LS-Schalterr- Ausführung: unverzögertr- Auslösecharakteristik-Klasse: Cr- 2-poliger (1P+N) FI-Schalter zur Montage auf Hutschiene. Technische Daten: Bemessungsstrom: 16 A Bemessungsfehlerstrom: 30 mA. Versorgungsspannung: 230 V. Typ: FI/LS-Schalter Ausführung: unverzögert Auslösecharakteristik-Klasse: C Fehlerstromtyp: A Schutzart: IP20 Spannung: 230 V Bemessungsfehlerschaltvermögen: 6 kA
