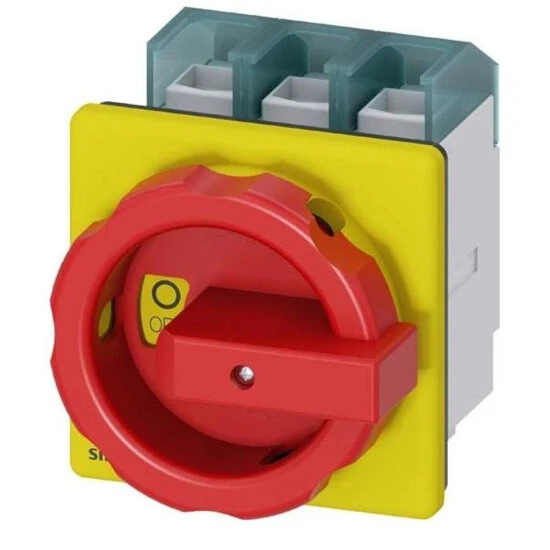

Siemens 3LD2804-0TK53 Haupt-/Not-Aus-Schalter 3polig Für Fronteinbau

Siemens Dig.Industr. Haupt-/Not-Aus-Schalter 3LD2804-0TK53

Hersteller:Siemens Dig.Industr.
Bezeichnung:Haupt-/Not-Aus-Schalter 3p. 125A 45kW/400V
Typ:3LD2804-0TK53
Ausführung als Hauptschalter:ja
Ausführung als Wartungs-/Reparaturschalter:ja
Ausführung als Sicherheitsschalter:ja
Ausführung als NOT-AUS-Einrichtung:ja
Ausführung als Wendeschalter:nein
Anzahl der Schalter:1
Max. Bemessungsbetriebsspannung Ue bei AC:690 V
Bemessungsdauerstrom Iu:125 A
Bemessungsdauerstrom bei AC-23, 400 V:80 A
Bemessungsdauerstrom bei AC-21, 400 V:125 A
Bemessungsbetriebsleistung bei AC-3, 400 V:37 kW
Bemessungskurzzeitstromfestigkeit Icw:2 kA
Bemessungsbetriebsleistung bei AC-23, 400 V:45 kW
Polzahl:3
Motorantrieb optional:nein
Motorantrieb integriert:nein
Spannungsauslöser optional:nein
Gerätebauart:Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung:nein
Geeignet für Frontbefestigung 4-Loch:ja
Geeignet für Frontbefestigung Zentral:nein
Geeignet für Verteilereinbau:nein
Geeignet für Zwischenbau:nein
Farbe des Betätigungselements:rot
Ausführung des Betätigungselements:kurzer Drehgriff
Verriegelbar:ja
Anschlussart Hauptstromkreis:Rahmenklemme
Schutzart (IP), frontseitig:IP65
Schutzart (NEMA):sonstige

Siemens Dig.Industr. Haupt-/Not-Aus-Schalter 3LD2804-0TK53: weitere Details

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 125 A, Betriebsleistung / bei AC-23 A bei 400V: 45 kW, Frontbefestigt, Drehantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Der Haupt- und Not-AUS-Schalter 3LD für eine sichere Abschaltung von Lasten in unterschiedlichsten Umgebungen. Die Einsatzmöglichkeiten der Netztrenneinrichtungen 3LD3 sind vielfältig. Nach Netztrennungen sorgen sie für die sichere Freischaltung der gesamten elektrischen Ausrüstung, schalten so zum Beispiel Drehstrommotoren, aber auch Klima- und Lüftungsanlagen. 3LD3 sind zudem prädestiniert für den Einsatz von Steuer- oder Schaltschränken insbesondere für Anwendungen in kleinen Maschinen (z.B. Sägen, Kompressoren, Pumpen, Betonmischer, Bohrmaschinen, Fräsen und Holzbearbeitungsmaschinen). Die Siemens Haupt- und Not-AUS-Schalter 3LD zeichnen sich vor allem aus durch: 1. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N- PE-Klemme oder 4. Pol. 2. Vielseitig einsetzbar dank lokaler Approbationen. 3. Eine mechanische Baugröße für fünf elektrische Baugrößen. 4. Für Gleichstromanwendungen einsetzbar. 5. Montagearten: Frontbefestigung, Montageplatte, Hutschiene. 6. Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes. Siemens bietet für die sichere, effiziente elektrische Infrastruktur in Gebäuden und Industrie ein durchgängiges Portfolio an Schutz-, Schalt-, Mess- und Überwachungsgeräten, Verteilersysteme sowie Schaltern und Steckdosen.

Geliefert wird: Siemens Dig.Industr. Haupt-/Not-Aus-Schalter 3p. 125A 45kW/400V 3LD2804-0TK53, Verpackungseinheit: 1 Stück, EAN: 4011209403635

Anzahl der Pole:

3P

Produktfarbe:

Rot, Gelb

Reihe von Modulen:

1

Spulenspannung:

690 V

Spulenspannung (min):

400 V

Spulenspannung (max):

6000 V

:

CSA, UL, VDE, EAC, LRS

AC Eingangsfrequenz:

50 – 60 Hz

Nominale Stromabgabe:

125 A

Schaltleistung:

2000 A

Breite:

90 mm

Tiefe:

112,5 mm

Höhe:

106 mm

Gewicht:

480 g

HAUPT-/NOT-AUS-SCHALTER 3-POLIG IU=125, P/AC-23A BEI 400V=45KW FRONTBEFESTIGUNG VIERLOCHBEFESTIGUNG DREHANTRIEB ROT/GELB (NOT-AUS)
